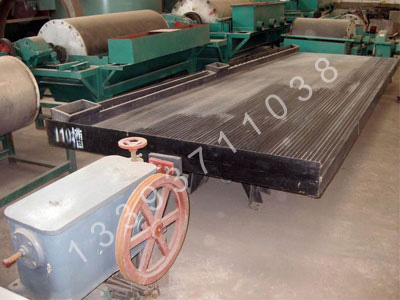

搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。我廠生產搖床歷史悠久，并不斷開發創新，從最初的直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代）；到雙曲波床面搖床（上世紀90年代），使搖床的處理量、回收率和富集比都有大幅度的提高。
搖床主要結構
選礦搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下 運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。
搖床主要技術參數
| 名稱 | 單位 | 粗砂搖床 | 細砂搖床 | 礦泥搖床 | |
| 臺面尺寸 | 長度 | MM | 4450 | 4450 | 4450 |
| 傳動端寬 | MM | 1855 | 1855 | 1855 | |
| 精礦端寬 | MM | 1546 | 1546 | 1546 | |
| 最大給礦粒度 | MM | 2 | 0.5 | 0.15 | |
| 給礦量 | T/d | 30-60 | 10-20 | 15-25 | |
| 給礦濃度 | % | 25-30 | 20-25 | 15-25 | |
| 行程 | MM | 16-22 | 11-16 | 8-16 | |
| 頻率 | F | 15-48 | 48-53 | 50-57 | |
| 臺面清洗水量 | T/d | 80-150 | 30-60 | 10-17 | |
| 橫向坡度 | 度 | 2.5-4.5 | 1.5-3.5 | 1-2 | |
| 縱向坡度 | % | 1.4 | 0.92 | ---- | |
| 臺面尖滅角 | 度 | 32-42 | 40 | 42 | |
| 選礦面積 | ---- | 7.6 | 7.6 | 7.6 | |
| 臺面長度比 | ---- | 2.6 | 2.6 | 2.6 | |
| 電機功率 | KW | 1.1 | 1.1 | 1.1 | |
選礦搖床廣泛用于金礦選礦設備,褐鐵礦選礦設備及其他金屬礦洗選設備。
